下面給大家介紹的是UG怎么給零件創建加強筋的方法，喜歡的朋友可以一起來學習哦！

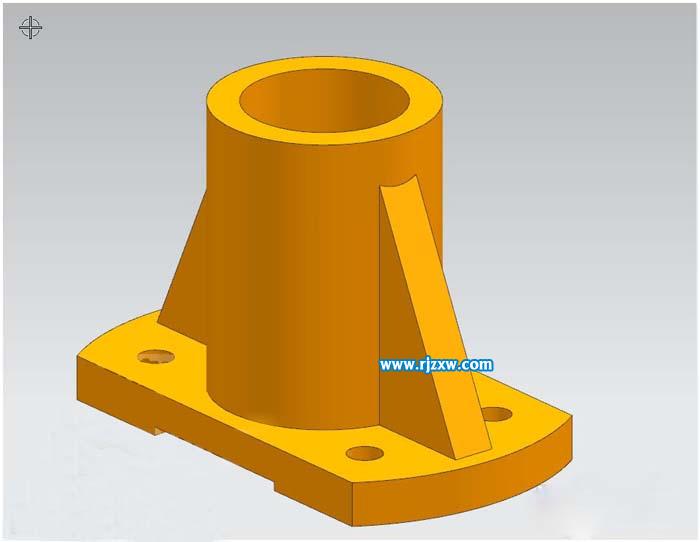

效果圖：

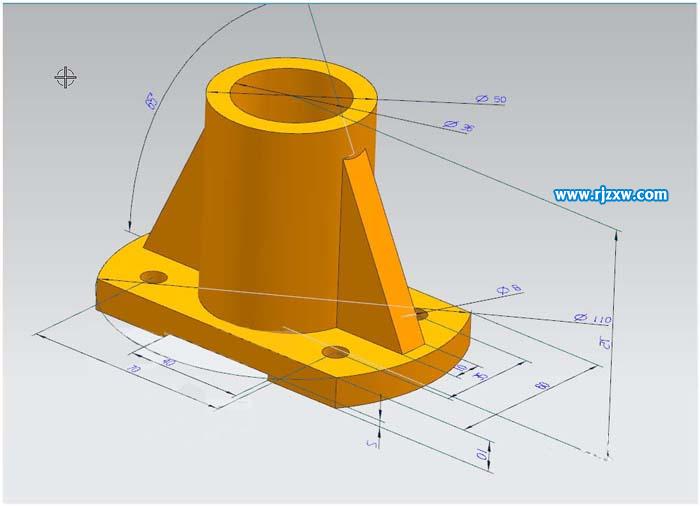

第1步、這個模型由底板、立柱、筋板、孔四部分組成；創建模型從底板開始，四個部分都可以通拉伸得到。

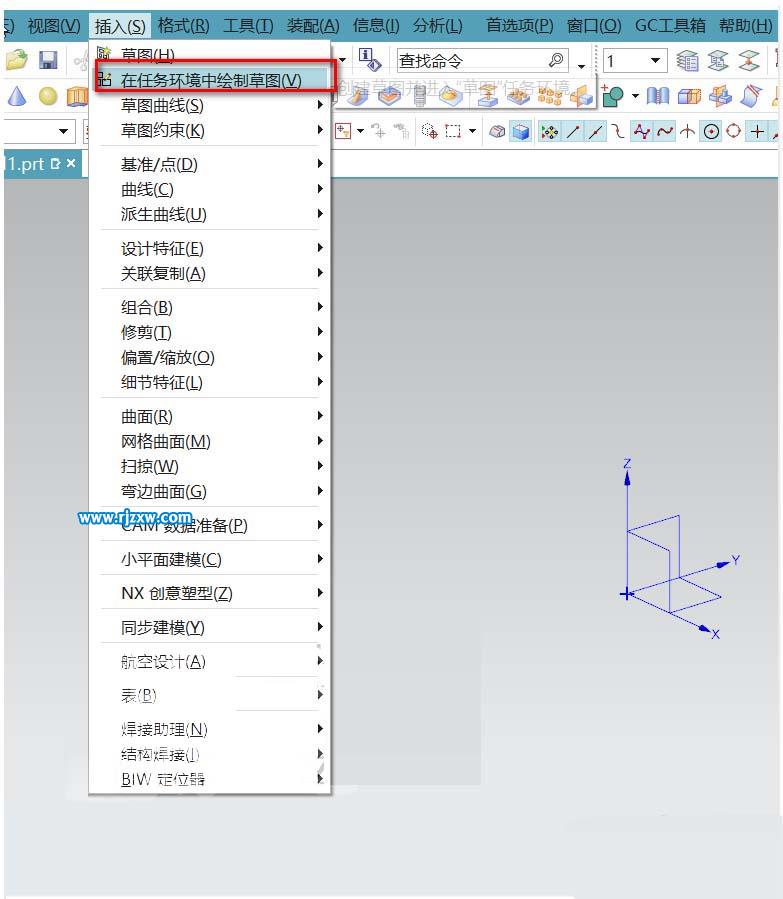

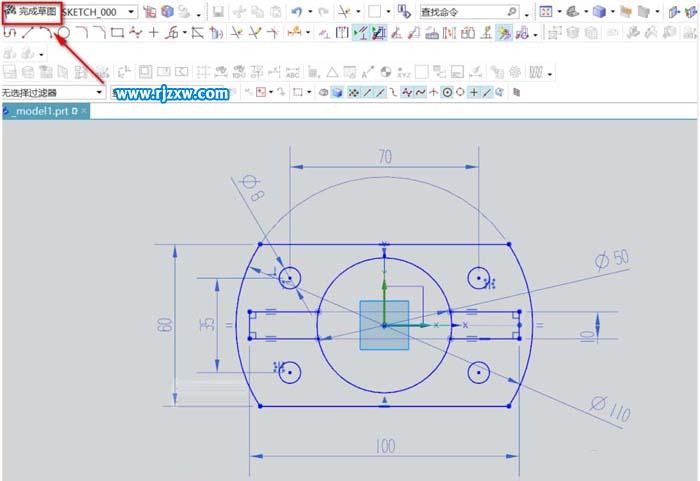

第2步、所以先繪制出這四部分的截面線，因為高度不一樣，所以不要用拉伸中的草繪，要用在任務環境中草繪。

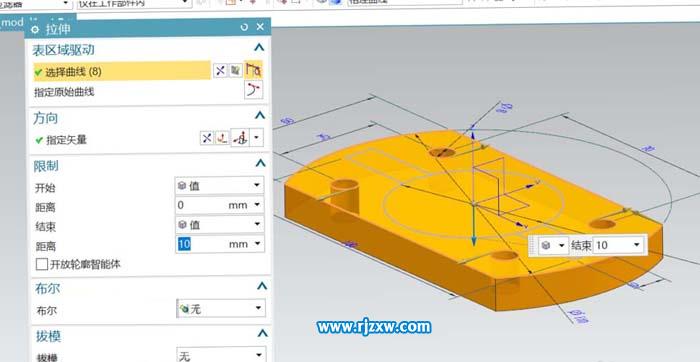

第3步、首先用拉伸創建出底板部分，用連續曲線選擇底板的輪廓邊和四個孔（它們的高度是一致的）。

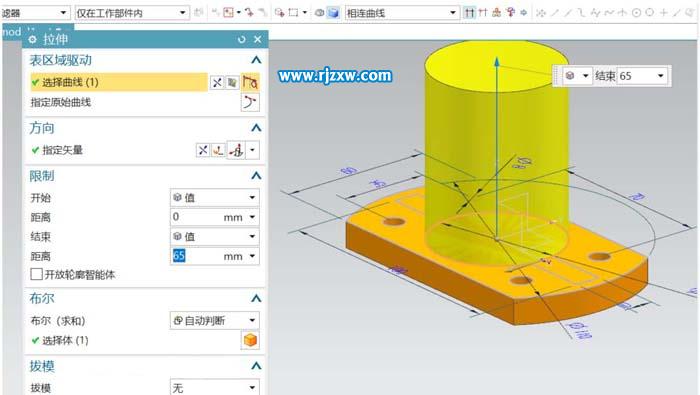

第4步、用拉伸命令創建立柱部分，注意立柱的高度。

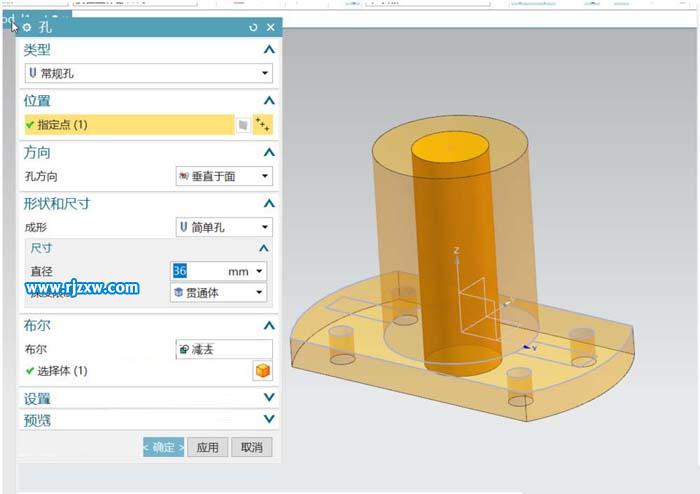

第5步、再選用孔命令在立柱的頂端圓心處開一個直徑為36的孔。

第6步、加強筋的創建。用拉伸命令，選擇加強筋的輪廓線；這里要注意開啟在相交選停止的選擇方式，不然會連立柱的線也選上了。拉伸的高度，只要不超過端面就可以了。

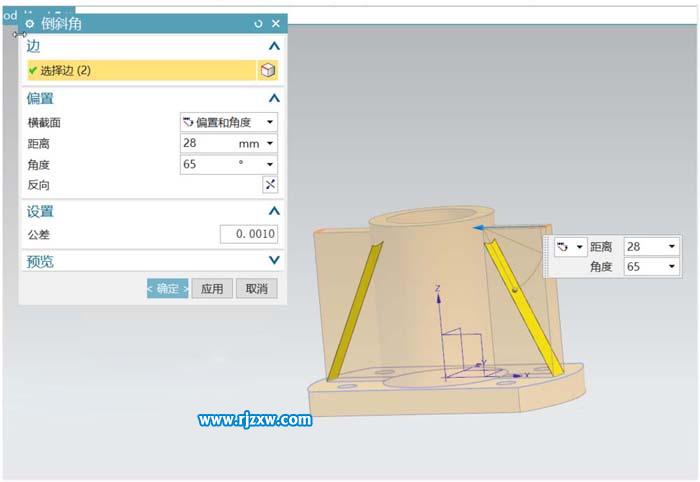

第7步、使用倒角命令就可以做到了，選用倒斜角，橫截面的模式為：偏置和角度。先將角度輸入65度。然后鼠標按住藍色的箭頭拖動，讓頂面的邊與底面的邊重合就可以了。這也是一種創建加強筋的方法哦。

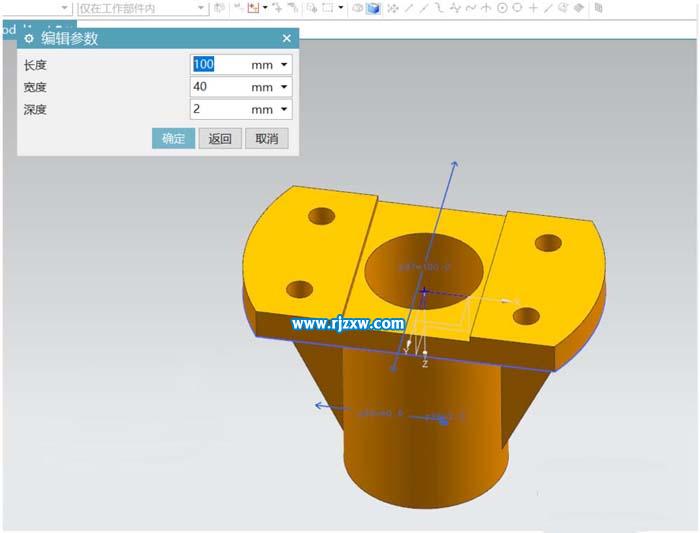

第8步、這個模型還沒完成，在底板下面還有一條通槽呢。選用鍵槽命令，在模式中選用通槽就不用輸入長度了，寬度為40厚為2，

第9步、通過線落在線上定位好鍵槽。得到最終的模型。
