下面給大家介紹的是UGNX8.5陣列金字塔形狀效果的方法，喜歡的朋友可以一起關注好吧啦網學UG知識。

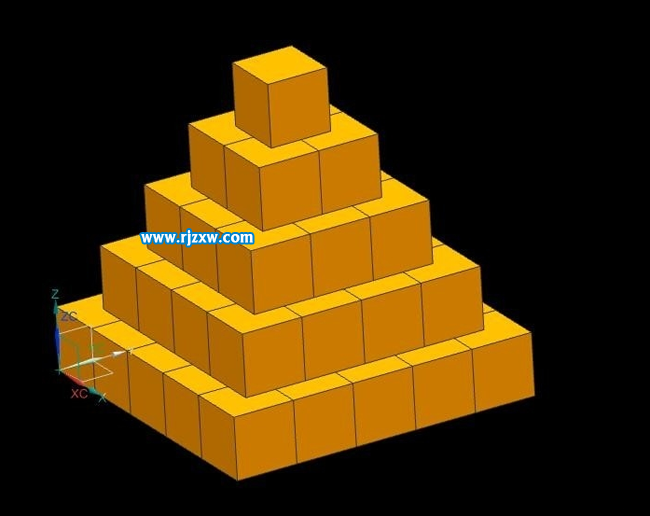

效果圖：

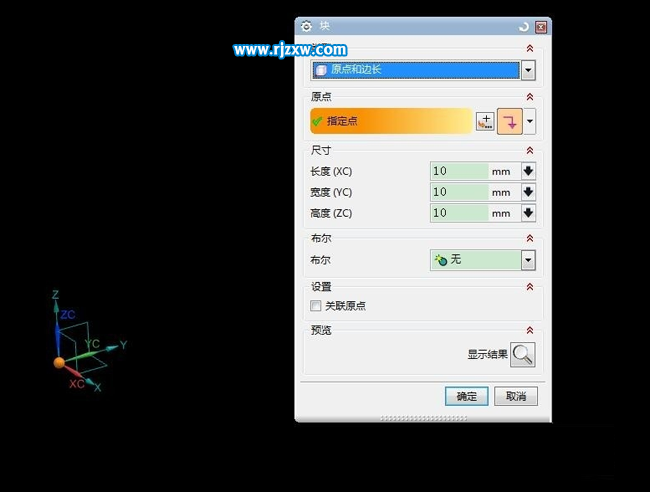

第2步、新添加一個正方形，設置各楞長的長度，為了計算方便，我在這里設置為是10，指定點為原點，布爾運算為無。點擊確定。

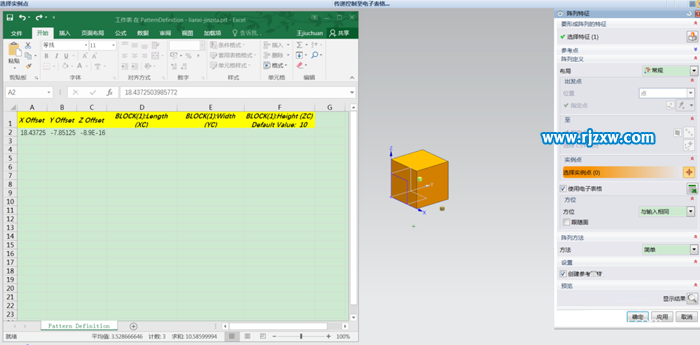

第3步、點擊陣列特征，選擇特征，參考點為原點，布局選擇常規，出發點為原點，指定點隨便點一下，這時候選擇電子表格一欄亮起來了，選擇電子表格，彈出點知表格。

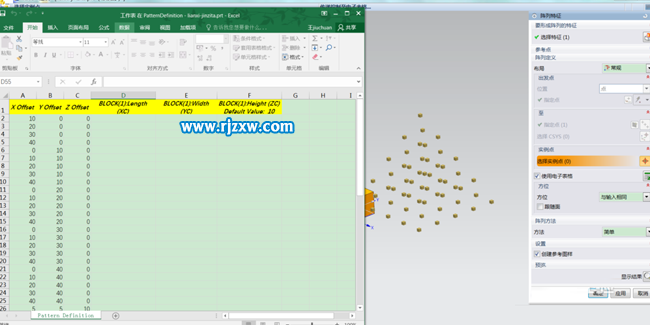

第4步、編輯點知表格，第一列是x軸坐標，第二列是y軸坐標，第三列為z軸坐標，點擊所有點的坐標值，如圖。點擊保存，關閉電子表格，彈出對話框點確定。

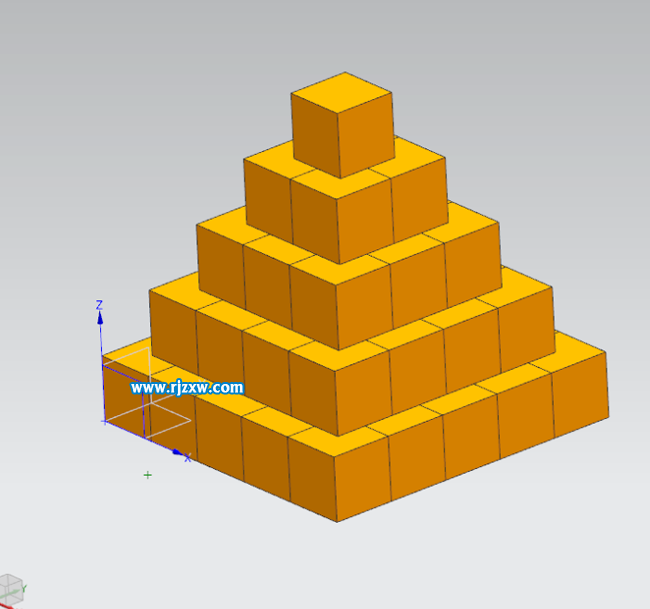

第5步、點擊預覽，可以查看預覽效果。

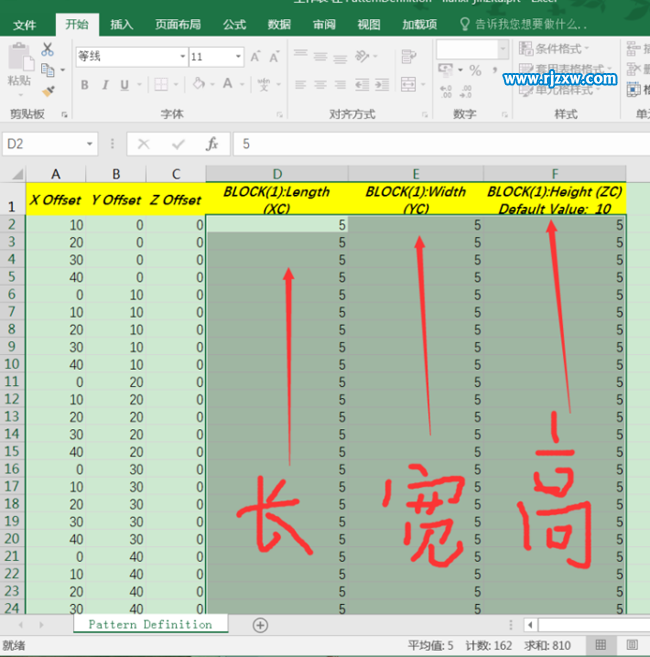

第6步、細心的朋友可能發現，表格中后又三列，這三列是用來設計單個陣列特征大小的。

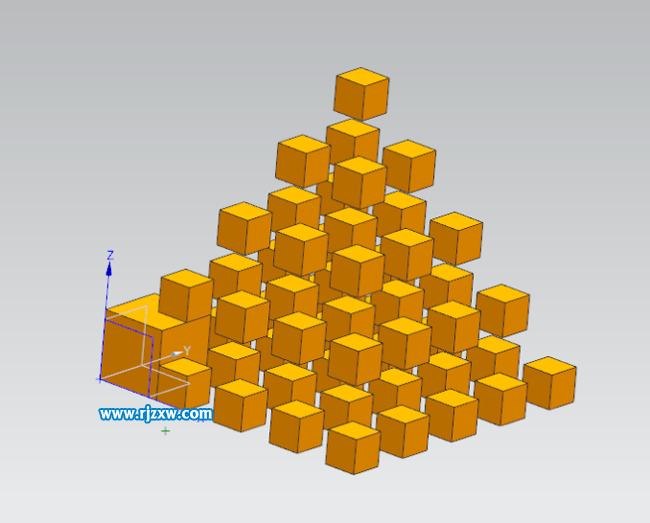

第7步、比如都改為5，陣列后就是這樣的。

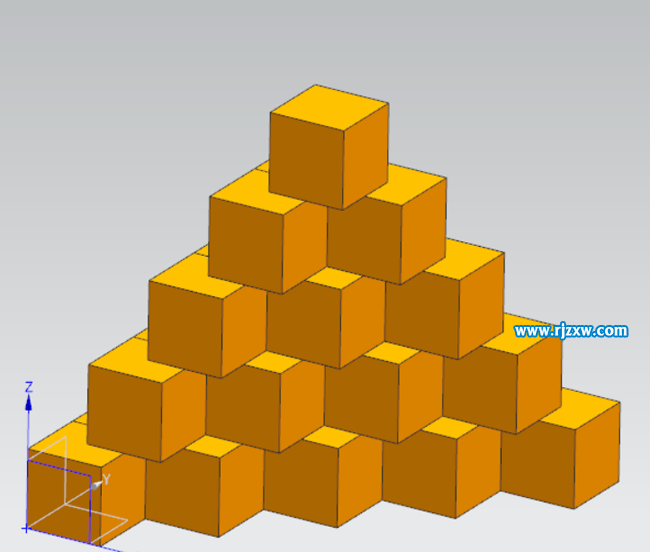

第8步、感興趣的朋友可以試著做一下下面的造型。

以上就是UGNX8.5陣列金字塔形狀效果，希望大家喜歡，請繼續關注好吧啦網。
