用AutoCAD繪制廚房用的水槽建模方法
瀏覽:105日期:2023-12-29 10:18:30
本篇教程介紹了如何使用AutoCAD繪制廚房用的水槽建模過程,通過本教程我們將學習到矩形、拉伸、拉伸面、復制面、移動面,抽殼、等命令的運用,希望能給朋友們帶來幫助。
以前做的是最基礎的東西,現在做的時候發現還有很快捷多法,下面就通過AutoCAD制作廚房用的水槽建模實例,通過實例學習,來認識它的更多便捷應用方法,這個僅供初學者參考吧。

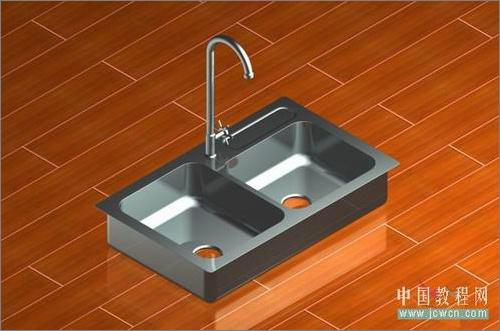

1、首先看一下渲染圖:
圖1
2、本節主要運用的命令有:矩形、拉伸、拉伸面、復制面、移動面,抽殼、等命令。

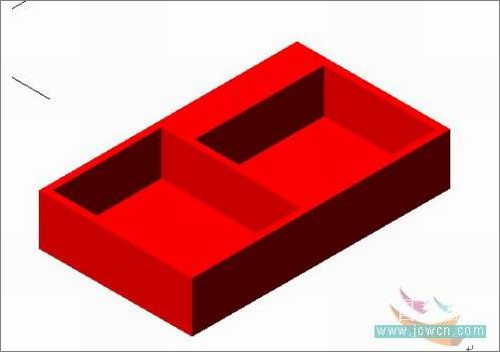

3、首先新建文件,在俯視圖中繪制長方形,用矩形命令,長為760寬為450。然后用拉伸命令對長方形進行拉伸,高度150。接著用抽殼命令進行第一次抽殼。刪除上面,抽殼距離為20。然后用移動面命令將右內側小面沿x軸向左移動400,再次執行抽殼命令,刪除上面,抽殼距離為20。然后用移動面命令間抽殼后的后內側沿y軸向前移動80。結果如圖:
圖2
以上就是用AutoCAD繪制廚房用的水槽建模方法,希望大家喜歡,請繼續關注好吧啦網。
