UG怎么創建螺釘間隙孔特征，本例顯示如何在圓形邊的中心創建沉頭螺釘間隙孔特征。

第1步、選擇主頁選項卡→特征組→孔 。

第2步、在孔對話框中，從類型列表中選擇螺釘間隙孔。第3步、在上邊框條上，確保選擇了圓弧中心 。

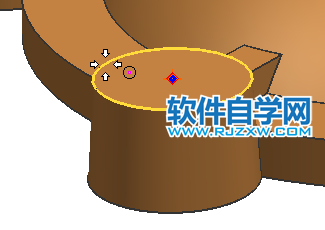

第4步、在圖形窗口中，單擊圓錐的邊以選擇圓弧中心。

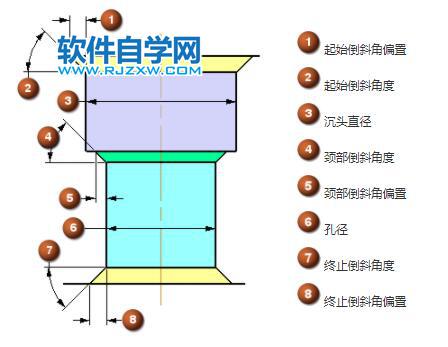

第5步、在形狀和尺寸組中，為形狀、螺釘類型、螺絲規格及等尺寸配對輸入值。

對于本例，選擇以下各項：

（1）、形狀列表→沉頭。（2）、螺釘類型列表→凹頭，4762。（3）、螺絲規格列表→M10。

（4）、等尺寸配對列表→法向 (H13)。

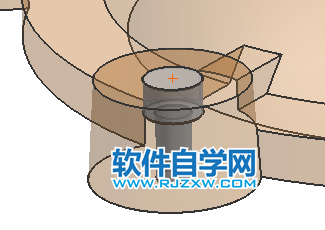

孔預覽

第6步、單擊確定以創建螺釘間隙孔特征。

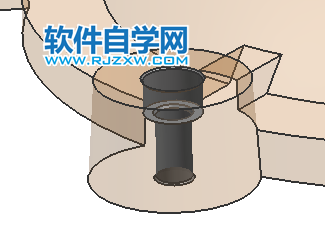

最終孔
