介紹了負載均衡的基本概念（包括負載均衡的定義，有無負載均衡器的拓撲對比，負載均衡的工作原理，負載均衡的三要素），網絡負載均衡的特性，集群部署要求，網絡拓撲以及說明。

1. 負載均衡的基本概念1.1 負載均衡的定義

Load balancing，將網絡請求或其他形式的負載“均攤”到不同的計算機上，達到最優化資源使用、最大化吞吐率、最小化響應時間和避免過載的目的。配置服務器負載均衡可以避免集群中部分服務器壓力過大，而另一些服務器比較空閑的情況。負載均衡可分為軟件負載均衡和硬件負載均衡。

示例：

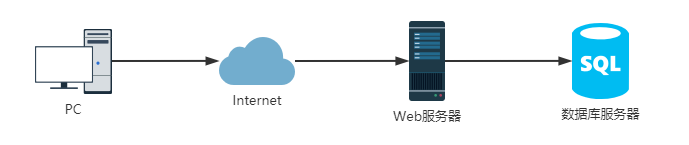

（1）一個沒有負載均衡的Web服務架構

問題：如果大量用戶同時訪問該Web服務器，或遭受DOS/DDOS攻擊，該服務器可能出現宕機情況，這時候普通用戶將無法正常訪問，服務中斷，可能造成大量損失。

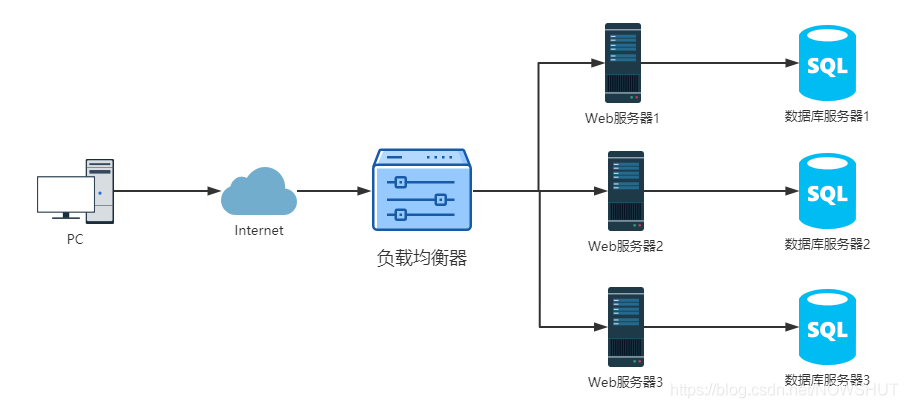

（2）加入負載均衡器的Web服務架構

在服務器集群中加入負載均衡器后，負載均衡器可根據負載均衡算法將用戶請求轉發到服務器集群中空閑的服務器中。（具體請查閱1.2小節）負載均衡器可以是軟件也可以是硬件。

1.2、負載均衡的工作原理

負載均衡器通過更改請求的目的地址對請求進行轉發，在服務器返回數據包的時候，更改返回數據包的源地址，保證客戶端請求的目的和返回包是同一個地址。

具體示例

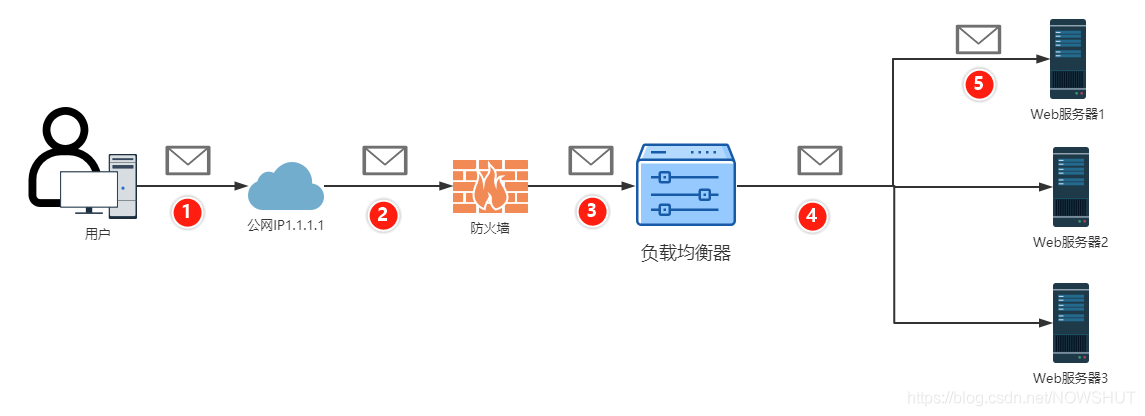

某游戲運營商申請到一個公網IP1.1.1.1，玩家的用戶登錄驗證需要連接這個地址，玩家請求數據包會先通過防火墻，達到負載均衡器。負載均衡器根據其內置算法決定玩家將連接哪一臺服務器進行登錄驗證，這里假設負載均衡器將該玩家分配給Web服務器1。接著負載均衡器將用戶請求數據包中的目的地址換成對應的Web服務器1的IP地址，Web服務器的IP地址可能是內網IP地址（例如192.168.82.223），玩家的請求數據包會到達Web服務器1上進行驗證。

內置算法即決定服務器集群中哪臺服務器可以處理用戶請求。例如，有A、B、C三臺服務器，服務器A使用率已經達到60%，服務器B和服務器C使用率均為0%，且正常運行時，負載均衡器中的內置算法將用戶請求轉發到服務器B或服務器C中，具體需要查看B和C哪臺服務器的優先級更高。

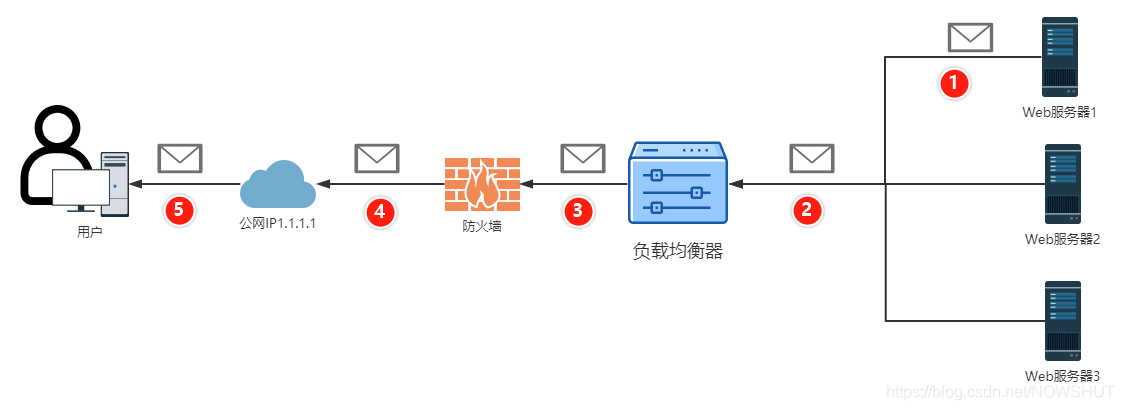

當驗證成功后，Web服務器1會發送一個響應數據包返回給負載均衡器，負載均衡器會將收到數據包中的源地址由192.168.82.223改為1.1.1.1，再把響應數據包發送給玩家。

這樣就保證了用戶的請求目的地址和響應數據包的源地址是同一個地址。

1.3、負載均衡三要素

包括分發策略、會話保持和服務器健康檢查。

（1）分發策略

指負載均衡設備，根據什么樣的策略（即算法）把請求分發到不同的后臺服務器上，最簡單的算法是輪巡，把用戶請求依次分配到服務器上。

（2）會話保持

在大部分的應用中都會涉及到服務器 Session控制。而且這些Session通常不會在服務器之間進行復制的。即用戶A在登錄時負載均衡器將其分配到服務器1處理，那么以后所有關于用戶A的所有請求都將會轉發到服務器1中，而不會轉發到其他服務器上。如果分配到其他服務器上，其他服務器上沒有關于A的記錄，會導致請求失敗。

最簡單的會話保持策略是源地址會話保持。

（3）服務器健康檢查

指負載均衡設備必須檢測后臺服務器是否在正常工作，如果有某臺服務器出現故障，無法正常工作，那么負載均衡器會把這臺服務器從負載均衡組中剔除。當故障服務器恢復時，再把該服務器重新加載到負載均衡組中。

2. Windows Server Network Load Balancing（網絡負載均衡）

NLB增強了Internet服務器應用程序的可用性和可伸縮性，例如在Web，F(xiàn)TP，防火墻，代理，虛擬專用網（VPN）和其他關鍵任務服務器上使用網絡負載平衡服務。

網絡負載平衡(NLB)特性是通過使用TCP/IP協議在多個服務器之間分配流量。通過將運行應用程序的兩臺或多臺服務器合并到一個虛擬集群中，NLB為web服務器和其他關鍵任務服務器提供了可靠性和性能。

NLB集群中的服務器稱為主機，每個主機都運行著相同服務的單獨副本。NLB會將客戶端的請求轉發到集群中的各個主機上。系統管理員可以配置由每個主機處理客戶端請求。還可以動態地向集群添加主機來處理增加的負載。NLB還可以將所有流量定向到指定的主機中，該主機稱為默認主機。

NLB允許群集中的所有服務器使用相同的IP地址集進行尋址，并且為每個主機維護一組唯一的專用IP地址。對于負載平衡的應用程序，當主機發生故障或脫機時，負載會自動在正常工作的服務器之間重新分配。準備就緒后，脫機的服務器可以透明地重新加入群集并重新獲得其工作負荷的份額，這使群集中的其他計算機可以處理較少的流量。

2.1 特性

Windows Server 的網絡負載均衡有三個重要特性，包括高可用性、可擴展性和可管理性。

（1）高可用性

高可用性系統可靠地提供了可接受的服務水平，并且停機時間最少。為了提供高可用性，NLB包括內置功能，這些功能可以自動：

檢測發生故障或脫機的群集主機，然后進行恢復。添加或刪除主機時，平衡網絡負載。在10秒之內恢復并重新分配工作負載。 （2）可擴展性

可伸縮性是衡量計算機，服務或應用程序在滿足不斷增長的性能要求的能力的度量。對于NLB群集，可伸縮性是當群集的整體負載超過其能力時，可以向現有群集中增量添加一個或多個系統的能力。為了支持可伸縮性，系統管理員可以對NLB執行以下操作：

平衡NLB群集中各個TCP / IP服務的負載請求。單個群集中最多支持32臺服務器。在群集中的多個主機之間平衡多個服務負載請求（來自同一客戶端或來自多個客戶端）。隨著負載增加，將主機添加到NLB群集中，而不會導致群集發生故障。當負載降低時，可以從群集中刪除主機。通過完整的流水線實施實現高性能和低開銷。流水線化允許將請求發送到NLB群集，而無需等待對先前請求的響應。 （3）可管理性

為了支持可管理性，系統管理員可以對NLB執行以下操作：

通過使用Windows PowerShell中的網絡負載平衡（NLB）Cmdlet 或NLB管理器，可以在一臺服務器管理和配置多個NLB群集和群集主機。使用端口管理規則為單個IP端口或一組端口指定負載平衡行為。為每個網站定義不同的端口規則。如果將同一組負載平衡服務器用于多個應用程序或網站，則端口規則基于目標虛擬IP地址（使用虛擬群集）。使用可選的單主機規則將所有客戶端請求定向到單臺主機時。NLB將客戶端請求路由到運行特定應用程序的特定主機。阻止對某些IP端口的網絡訪問。在多播模式下運行時，請在群集主機上啟用Internet組管理協議（IGMP）支持，以控制交換機端口泛洪（將傳入網絡數據包發送到交換機上的所有端口）。使用Windows PowerShell命令或腳本遠程啟動，停止和控制NLB操作。查看Windows事件日志以檢查NLB事件。NLB將所有操作和群集更改記錄在事件日志中。

2.2 部署NLB服務群集的要求

（1）硬件要求 群集中的所有主機必須位于同一子網中。每個主機上的網絡適配器數量沒有限制，并且不同的主機可以具有不同數量的適配器。在每個群集中，所有網絡適配器必須是多播或單播的。NLB在單個群集中不支持多播和單播的混合環境。如果使用單播模式，則用于處理客戶端到群集流量的網絡適配器必須支持更改其媒體訪問控制（MAC）地址。

（2）軟件要求 在每個主機上啟用了NLB的適配器上只能使用TCP/IP。請勿將任何其他協議（例如IPX）添加到此適配器。群集中服務器的IP地址必須是靜態的。

NLB不支持動態主機配置協議（DHCP）。NLB會在其配置的每個接口上禁用DHCP。

3. 網絡拓撲及說明

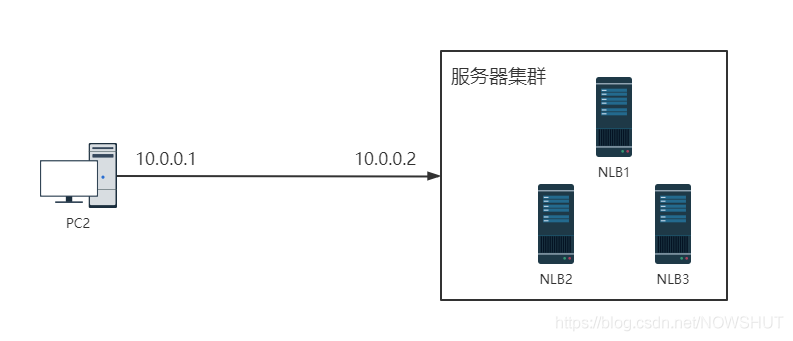

右側三臺服務器構成服務器集群，統一為外界提供Web服務，其Web服務聚合IP地址為10.0.0.1.同時每臺服務器上均安裝網絡負載均衡（Network Load Balancing，NLB）形成集群負載均衡。三臺服務器的內網IP地址分別為：

NLB1：192.168.82.208NLB2：192.168.82.209NLB3：192.168.82.210

左側為客戶端電腦PC2，IP地址為10.0.0.2。PC2通過10.0.0.2訪問服務器集群NLB1-3提供的Web服務。
