前言

Android 的安全性問題一直備受關注，Google 在 Android 系統的安全方面也是一直沒有停止過更新，努力做到更加安全的手機移動操作系統。

在 Android 的安全性方面，有很多模塊：

1 內核安全性2 應用安全性3 應用簽名4 身份驗證5 Trusty TEE6 SELinux7 加密 等等

其中，加密又分全盤加密（Android 4.4 引入）和文件級加密（Android 7.0 引入），本文將論述加密中的全盤加密的基本知識。全盤加密在 Android 4.4 中引入，在 Android 5.0 中做了比較大的更新。

本文部分片段摘自 Android 官網，融合筆者的個人理解和知識。

什么是全盤加密

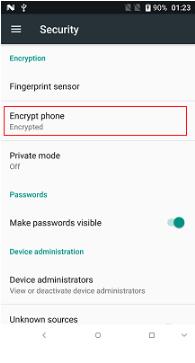

全盤加密是使用已加密的密鑰對 Android 設備上的所有用戶數據進行編碼的過程。設備經過加密后，所有由用戶創建的數據在寫入磁盤之前都會自動加密，并且所有讀取操作都會在將數據返回給調用進程之前自動解密數據。

Android 5.0 中又引入了以下新功能：

創建了快速加密方式，這種加密方式只會對數據分區中已使用的分塊進行加密，以免首次啟動用時過長。目前只有 EXT4 和 F2FS 文件系統支持快速加密。

添加了 forceencrypt fstab 標記，以便在首次啟動時進行加密。

添加了對解鎖圖案和無密碼加密的支持。

添加了由硬件支持的加密密鑰存儲空間，該空間使用可信執行環境（TEE，例如 TrustZone）的簽名功能。

全盤加密運作方式

Android 全盤加密基于在塊設備層運行的內核功能 dm-crypt。因此，這種加密方式適用于以塊設備的形式呈現給內核的嵌入式多媒體卡 (eMMC) 和類似閃存設備。YAFFS 會直接與原始 NAND 閃存芯片交互，無法進行全盤加密。

全盤加密采用的是 128 位高級加密標準 (AES) 算法（搭配密碼塊鏈接 (CBC) 和 ESSIV:SHA256）。對主密鑰進行加密時使用的是 128 位 AES 算法，并會調用 OpenSSL 庫。對于該密鑰，您必須使用 128 位或更多位（可以選擇 256 位）。

Android 5.0 版中有以下 4 種加密狀態：

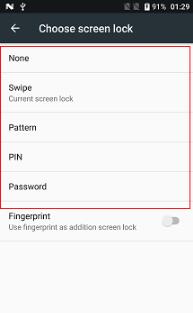

默認PIN 碼密碼解鎖圖案

首次啟動時，設備會創建一個隨機生成的 128 位主密鑰，然后會使用默認密碼和存儲的鹽對其進行哈希處理。默認密碼是“default_password”。不過，設備還會通過 TEE（例如 TrustZone）為生成的哈希簽名。TEE 會使用相應簽名的哈希來加密主密鑰。

您可以在 Android 開放源代碼項目 cryptfs.c 文件中找到定義的默認密碼。

當用戶在設備上設置 PIN 碼/通行碼或密碼時，只有 128 位的密鑰會被重新加密并存儲起來（也就是說，更改用戶 PIN 碼/通行碼/解鎖圖案不會導致重新加密用戶數據）。請注意，受管理的設備可能受 PIN 碼、解鎖圖案或密碼限制。

加密操作由 init 和 vold 管理。 init 負責調用 vold，然后 vold 會設置相關屬性以觸發 init 中的事件。系統的其他部分也會查看這些屬性以執行各項任務，例如報告狀態、提示輸入密碼，或有嚴重錯誤發生時提示恢復出廠設置。為了調用 vold 中的加密功能，系統會使用命令行工具 vdc 的 cryptfs 命令：checkpw、restart、enablecrypto、changepw、cryptocomplete、verifypw、setfield、getfield、mountdefaultencrypted、getpwtype、getpw 以及 clearpw。

要加密、解密或清空 /data，/data 不得處于裝載狀態。但要顯示任何界面，框架都必須啟動，而框架需要 /data 才能運行。為了解決這一沖突，/data 上會裝載一個臨時文件系統。通過該文件系統，Android 可以提示輸入密碼、顯示進度或根據需要建議清除數據。不過，該文件系統會帶來以下限制：要從臨時文件系統切換到實際的 /data 文件系統，系統必須停止臨時文件系統中打開了文件的所有進程，并在實際的 /data 文件系統中重啟這些進程。為此，所有服務都必須位于以下其中一個組內：core、main 和 late_start。

core：啟動后一直不會關閉。

main：關閉，然后在用戶輸入磁盤密碼后會重啟。

late_start：在 /data 未解密并裝載之前，一直不會啟動。

為了觸發這些操作，vold.decrypt 屬性會被設為多種字符串。要結束和重啟服務，請使用以下 init 命令：

class_reset：停止相應服務，但允許通過 class_start 重啟該服務。

class_start：重啟相應服務。

class_stop：停止相應服務并添加 SVC_DISABLED 標記。被停止的服務不會對。

class_start 做出響應。

加密流程和啟動流程

使用 forceencrypt 加密新設備

這是 Android 5.0 設備首次啟動時的常規流程。

檢測帶有 forceencrypt 標記的未加密文件系統

/data 未加密，但需要加密，因為 forceencrypt 強制要求進行此項加密。卸載 /data。

開始加密 /data

vold.decrypt = “trigger_encryption” 會觸發 init.rc，從而使 vold 對 /data 進行無密碼加密。（因為這應該是新設備，還沒有設置密碼。）

裝載 tmpfs

vold 會裝載一個 tmpfs /data（使用 ro.crypto.tmpfs_options 中的 tmpfs 選項），并會將 vold.encrypt_progress 屬性設為 0。 vold 會準備 tmpfs /data 以便啟動已加密的系統，并會將 vold.decrypt 屬性設為 trigger_restart_min_framework

啟動框架以顯示進度

由于設備上幾乎沒有要加密的數據，加密過程很快就會完成，因此實際上通常并不會顯示進度條。如需關于進度界面的更多詳細信息，請參閱加密現有設備。

/data 加密后，關閉框架

vold 會將 vold.decrypt 設為 trigger_default_encryption，這會啟動 defaultcrypto 服務。（這會啟動以下流程來裝載默認的已加密用戶數據。）trigger_default_encryption 會檢查加密類型，以了解 /data 加密是否使用了密碼。由于 Android 5.0 設備是在首次啟動時加密，應該沒有設置任何密碼，因此我們要解密并裝載 /data。

裝載 /data

接下來，init 會使用從 ro.crypto.tmpfs_options（在 init.rc 中設置）中選取的參數在 tmpfs RAMDisk 中裝載 /data。

啟動框架

將 vold 設為 trigger_restart_framework，這會繼續常規啟動過程。

啟動未進行默認加密的已加密設備

當您啟動設有密碼的已加密設備時，則會發生該流程。設備的密碼可以是 PIN 碼、解鎖圖案或密碼。

檢測設有密碼的已加密設備

會發現 Android 設備已加密，因為設置了 ro.crypto.state = “encrypted” 標記

由于 /data 是使用密碼加密的，因此 vold 會將 vold.decrypt 設為 trigger_restart_min_framework。

裝載 tmpfs

init 會設置 5 個屬性，以保存為 /data（包含從 init.rc 傳入的參數）提供的初始裝載選項。 vold 會使用這些屬性來設置加密映射：

ro.crypto.fs_type ro.crypto.fs_real_blkdev ro.crypto.fs_mnt_point ro.crypto.fs_options ro.crypto.fs_flags （ASCII 碼 8 位十六進制數字，以 0x 開頭）

啟動框架以提示輸入密碼

框架會啟動并看到 vold.decrypt 已設為 trigger_restart_min_framework。這讓框架知道自己是在 tmpfs /data 磁盤中啟動的，并且需要獲取用戶密碼。

不過，它首先需要確認磁盤是否已經過適當加密。它會向 vold 發送 cryptfs cryptocomplete 命令。 如果加密已成功完成，vold 會返回 0；如果發生內部錯誤，則會返回 -1；如果加密未成功完成，則會返回 -2。vold 通過查看 CRYPTO_ENCRYPTION_IN_PROGRESS 標記的加密元數據來確定應返回的值。如果設置了此標記，則表示加密過程中斷了，并且設備上沒有可用的數據。如果 vold 返回錯誤，界面中應顯示一條消息，提示用戶重新啟動設備并將其恢復出廠設置，并且界面中應為用戶提供一個用于執行該操作的按鈕。

通過密碼解密數據

cryptfs cryptocomplete 成功后，框架會顯示一個界面，提示用戶輸入磁盤密碼。界面會向 vold 發送 cryptfs checkpw 命令來檢查用戶輸入的密碼。如果密碼正確（通過以下方式判定：在臨時位置成功裝載已解密的 /data，然后將其卸載），vold 會將已解密塊設備的名稱保存在 ro.crypto.fs_crypto_blkdev 屬性中，并向界面返回狀態 0。如果密碼不正確，則向界面返回 -1。

停止框架

界面會顯示加密啟動圖形，然后使用 cryptfs restart 命令調用 vold。vold 會將 vold.decrypt 屬性設為 trigger_reset_main，這會使 init.rc 執行 class_reset main 命令。此命令會停止 main 類中的所有服務，以便卸載 tmpfs /data。

裝載 /data

然后，vold 會裝載已解密的實際 /data 分區，并準備新的分區（如果加密時采用了首次發布不支持的數據清除選項，則可能永遠無法準備就緒）。它會將 vold.post_fs_data_done 屬性設為 0，接著將 vold.decrypt 設為 trigger_post_fs_data。這會使 init.rc 運行其 post-fs-data 命令。這些命令會創建所有必要的目錄或鏈接，然后將 vold.post_fs_data_done 設為 1。當 vold 看到該屬性中的 1 時，會將 vold.decrypt 屬性設為 trigger_restart_framework。這會使 init.rc 再次啟動 main 類中的服務，并啟動 late_start 類中的服務（這是設備啟動后首次啟動這些服務）。

啟動整個框架

現在，框架會使用已解密的 /data 文件系統啟動其所有服務，接下來系統就可以使用了。

代碼解讀

結合上章節的流程，下面用代碼來解析啟動未進行默認加密的已加密設備這個流程。

# Android fstab file.#<src> <mnt_point> <type> ...... /dev/block/platform/soc.0/f9824900.sdhci/by-name/userdata /data ext4 noatime,nosuid,nodev,barrier=1,data=ordered,nomblk_io_submit,noauto_da_alloc,errors=panic wait,check,fileencryption ......defaults

這個配置定義在 device/lge/bullhead/fstab_fbe.bullhead 文件中。

如上面的代碼，在 /data 的末尾加上 fileencryption，便會進行全盤加密。

步驟1：檢測設有密碼的已加密設備

//設置ro.crypto.state標記，手機已被用戶加密static int do_mount_all(const std::vector<std::string>& args) { ...... if (ret == FS_MGR_MNTALL_DEV_NEEDS_ENCRYPTION) { ActionManager::GetInstance().QueueEventTrigger('encrypt'); } else if (ret == FS_MGR_MNTALL_DEV_MIGHT_BE_ENCRYPTED) { // 全盤加密，ro.crypto.state = encrypted， ro.crypto.type = block property_set('ro.crypto.state', 'encrypted'); property_set('ro.crypto.type', 'block'); //發送vdc 命令 defaultcrypto ActionManager::GetInstance().QueueEventTrigger('defaultcrypto'); ...... } else if (ret == FS_MGR_MNTALL_DEV_FILE_ENCRYPTED) { if (e4crypt_install_keyring()) { return -1; } property_set('ro.crypto.state', 'encrypted'); property_set('ro.crypto.type', 'file'); ...... return ret;}

這個方法定義在文件 system/core/init/builtins.cpp 中。

# One shot invocation to deal with encrypted volume.# do_mount_all 中寫入命令 defaultcrypto，執行 vdc 發送命令 mountdefaultencryptedon defaultcrypto exec - root -- /system/bin/vdc --wait cryptfs mountdefaultencrypted # vold will set vold.decrypt to trigger_restart_framework (default # encryption) or trigger_restart_min_framework (other encryption)# One shot invocation to encrypt unencrypted volumeson encrypt start surfaceflinger exec - root -- /system/bin/vdc --wait cryptfs enablecrypto inplace default noui # vold will set vold.decrypt to trigger_restart_framework (default # encryption)

這個服務定義在文件 system/vold/vdc.rc 中。

int CryptCommandListener::CryptfsCmd::runCommand(SocketClient *cli, int argc, char **argv) { ...... } else if (subcommand == 'mountdefaultencrypted') { ...... //執行cryptfs_mount_default_encrypted std::thread(&cryptfs_mount_default_encrypted).detach(); } ......}

這個方法定義在文件 vold/CryptCommandListener.cpp 中。

int cryptfs_mount_default_encrypted(void){ int crypt_type = cryptfs_get_password_type(); ...... } else if (crypt_type != CRYPT_TYPE_DEFAULT) { SLOGD('Password is not default - ' 'starting min framework to prompt'); //不是默認加密， 設置 vold.decrypt = trigger_restart_min_framework property_set('vold.decrypt', 'trigger_restart_min_framework'); return 0; } else if (cryptfs_check_passwd(DEFAULT_PASSWORD) == 0) { ......

這個方法定義在文件 system/vold/cryptfs.c 中。

#屬性vold.decrypt==trigger_restart_min_framework 時執行on property:vold.decrypt=trigger_restart_min_framework # A/B update verifier that marks a successful boot. exec - root -- /system/bin/update_verifier trigger_restart_min_framework class_start main

這個服務定義在服務 system/core/rootdir/init.rc 中。

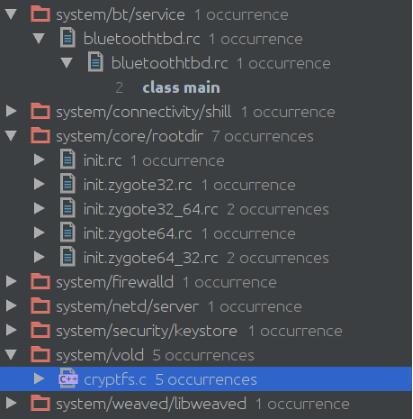

class_start main 可知重啟 main 類別的服務。main 類別的服務包括:

會重啟 zygote。

步驟2：裝載 tmpfs

Zygote 啟動后，會 fork() system_process 進程，就是運行 SystemServer 代碼了。但是 system_process 的運行需要正常的用戶空間（/data），所以，需要臨時掛載 tmpfs 分區，這個分區是在內存里分配的臨時空間。

int CommandListener::StorageCmd::runCommand(SocketClient *cli, int argc, char **argv) { ...... if (!strcmp(argv[1], 'mountall')) { if (argc != 2) { cli->sendMsg(ResponseCode::CommandSyntaxError, 'Usage: mountall', false); return 0; } // 掛載所有設備 fs_mgr_mount_all(fstab); cli->sendMsg(ResponseCode::CommandOkay, 'Mountall ran successfully', false); return 0; }

這個方法定義在文件 system/vold/CommandListener.cpp 中。

int fs_mgr_mount_all(struct fstab *fstab){ ...... /* mount(2) returned an error, handle the encryptable/formattable case */ bool wiped = partition_wiped(fstab->recs[top_idx].blk_device); //掛載 tmpfs 臨時分區 if (fs_mgr_do_tmpfs_mount(fstab->recs[attempted_idx].mount_point) < 0) { ++error_count; continue; } //全盤加密 encryptable = FS_MGR_MNTALL_DEV_MIGHT_BE_ENCRYPTED; ......}

這個方法定義在文件 system/core/fs_mgr/fs_mgr.c 中。

步驟3：啟動框架以提示輸入密碼

private void startBootstrapServices() { // Only run 'core' apps if we’re encrypting the device. //啟動min-framework 顯示密碼輸入界面，僅啟動 coreApp， 在AndroidManifest.xml中聲明。 //此時啟動的 APP 在 tmpfs 臨時分區，所以，所有app都是原始安裝狀態，不包含任何用戶使用產生的數據。 String cryptState = SystemProperties.get('vold.decrypt'); if (ENCRYPTING_STATE.equals(cryptState)) { Slog.w(TAG, 'Detected encryption in progress - only parsing core apps'); mOnlyCore = true; } else if (ENCRYPTED_STATE.equals(cryptState)) { Slog.w(TAG, 'Device encrypted - only parsing core apps'); mOnlyCore = true; } ...... mPackageManagerService = PackageManagerService.main(mSystemContext, installer, mFactoryTestMode != FactoryTest.FACTORY_TEST_OFF, mOnlyCore); ......}

這個方法定義在文件frameworks/base/services/java/com/android/server/SystemServer.java 中。

private PackageParser.Package scanPackageLI(File scanFile, int parseFlags, int scanFlags, long currentTime, UserHandle user) throws PackageManagerException { if (DEBUG_INSTALL) Slog.d(TAG, 'Parsing: ' + scanFile); PackageParser pp = new PackageParser(); pp.setSeparateProcesses(mSeparateProcesses); // 設置僅解析 core app only, pp.setOnlyCoreApps(mOnlyCore); .....}

這個方法定義在文件 frameworks/base/services/core/java/com/android/server/pm/PackageManagerService.java 中

private Package parseClusterPackage(File packageDir, int flags) throws PackageParserException { final PackageLite lite = parseClusterPackageLite(packageDir, 0); // 如果不是 !lite.coreApp， 跳過該 app，即啟動時，不會安裝該app if (mOnlyCoreApps && !lite.coreApp) { throw new PackageParserException(INSTALL_PARSE_FAILED_MANIFEST_MALFORMED, 'Not a coreApp: ' + packageDir); }

這個方法定義在文件 frameworks/base/core/java/android/content/pm/PackageParser.java 中。

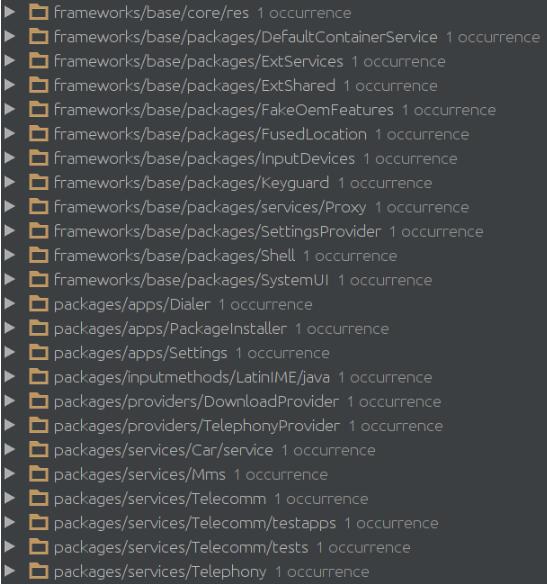

安卓中定義為 coreApp 的應用有：

Framework-res.apk 的 manifest 配置文件如下：

步驟4：通過密碼解密數據

這個過程不再闡述。

步驟5：停止框架

#重啟 main 類別服務on property:vold.decrypt=trigger_reset_main class_reset main

這個 setion 定義在文件 system/core/rootdir/init.rc 中。

步驟6：裝載 /data

static int do_mount_all(const std::vector<std::string>& args) { pid_t pid; ..... // if (ret == FS_MGR_MNTALL_DEV_NEEDS_ENCRYPTION) { // 發送 encrypt 事件到 vdc ActionManager::GetInstance().QueueEventTrigger('encrypt'); } else if .....}

這個方法定義在文件 system/core/init/builtins.cpp 中。

on encrypt start surfaceflinger exec - root -- /system/bin/vdc --wait cryptfs enablecrypto inplace default noui # vold will set vold.decrypt to trigger_restart_framework (default # encryption)

這個 setion 定義在文件 system/vold/vdc.rc 中。

on encrypt start surfaceflinger #發送命令 enablecrypto 到 vold exec - root -- /system/bin/vdc --wait cryptfs enablecrypto inplace default noui # vold will set vold.decrypt to trigger_restart_framework (default # encryption)

這個 setion 定義在文件 system/vold/vdc.rc 中。

int CryptCommandListener::CryptfsCmd::runCommand(SocketClient *cli, int argc, char **argv) { } else if (subcommand == 'cryptocomplete') { if (!check_argc(cli, subcommand, argc, 2, '')) return 0; dumpArgs(argc, argv, -1); rc = cryptfs_crypto_complete(); // 命令是 enablecrypto } else if (subcommand == 'enablecrypto') { ..... // Spawn as thread so init can issue commands back to vold without // causing deadlock, usually as a result of prep_data_fs. char* arg2 = argc > 2 ? strdup(argv[2]) : NULL; char* arg4 = argc > 4 ? strdup(argv[4]) : NULL; // 執行 do_enablecrypto 方法 std::thread(&do_enablecrypto, arg2, arg4, type, no_ui).detach();}

這個方法定義在文件 system/vold/CryptCommandListener.cpp 中。

static int do_enablecrypto(char* arg2, char* arg4, int type, bool no_ui) { int rc; int tries; for (tries = 0; tries < 2; ++tries) { // 不是默認加密，運行方法 cryptfs_enable() if (type == CRYPT_TYPE_DEFAULT) { rc = cryptfs_enable_default(arg2, no_ui); } else { rc = cryptfs_enable(arg2, type, arg4, no_ui); } ..... return -1;}

這個方法定義在文件 system/vold/CryptCommandListener.cpp 中。

int cryptfs_enable(char *howarg, int type, char *passwd, int no_ui){ return cryptfs_enable_internal(howarg, type, passwd, no_ui);}

這個方法定義在文件 system/vold/cryptfs.c 中。

int cryptfs_enable_internal(char *howarg, int crypt_type, char *passwd, int no_ui){ /* restart the framework. */ /* Create necessary paths on /data */ if (prep_data_fs()) { goto error_shutting_down; }}

這個方法定義在文件 system/vold/cryptfs.c 中。

static int prep_data_fs(void){ property_set('vold.post_fs_data_done', '0'); // 設置 vold.decrypt = trigger_post_fs_data，觸發 init.rc property_set('vold.decrypt', 'trigger_post_fs_data'); SLOGD('Just triggered post_fs_datan'); /* Wait a max of 50 seconds, hopefully it takes much less */ for (i=0; i<DATA_PREP_TIMEOUT; i++) { char p[PROPERTY_VALUE_MAX]; // 等待 init 設置 vold.post_fs_data_done = 1 property_get('vold.post_fs_data_done', p, '0'); if (*p == ’1’) { break; } else { usleep(50000); } }}

這個方法定義在文件 system/vold/cryptfs.c 中。

on property:vold.decrypt=trigger_post_fs_datatrigger post-fs-data

這個 setion 定義在文件 system/core/rootdir/init.rc 中。

#創建/data 子目錄和鏈接，啟動服務on post-fs-data # We chown/chmod /data again so because mount is run as root + defaults chown system system /data chmod 0771 /data # We restorecon /data in case the userdata partition has been reset. restorecon /data # start debuggerd to make debugging early-boot crashes easier. start debuggerd start debuggerd64 #task4597305 added by xiwu.peng to output logcat to uart start logcat2uart # Make sure we have the device encryption key. start vold installkey /data # Start bootcharting as soon as possible after the data partition is # mounted to collect more data. mkdir /data/bootchart 0755 shell shell bootchart_init ..... mkdir /data/system_de 0770 system system mkdir /data/system_ce 0770 system system mkdir /data/misc_de 01771 system misc mkdir /data/misc_ce 01771 system misc mkdir /data/user 0711 system system mkdir /data/user_de 0711 system system symlink /data/data /data/user/0 mkdir /data/media 0770 media_rw media_rw mkdir /data/media/obb 0770 media_rw media_rw init_user0 # If there is no fs-post-data action in the init.<device>.rc file, you # must uncomment this line, otherwise encrypted filesystems # won’t work. # Set indication (checked by vold) that we have finished this action #setprop vold.post_fs_data_done 1

這個 setion 定義在文件 system/core/rootdir/init.rc 中。

static int cryptfs_restart_internal(int restart_main){ // init 做完 post-fs-data，繼續往下執行代碼 if (prep_data_fs()) { return -1; } //init 做完 post-fs-data， vold 將 vold.decrypt 設為 trigger_restart_framework， 觸發init /* startup service classes main and late_start */ property_set('vold.decrypt', 'trigger_restart_framework');}

這個方法定義在文件 system/vold/cryptfs.c 中。

#重啟所有服務on property:vold.decrypt=trigger_restart_framework # A/B update verifier that marks a successful boot. exec - root -- /system/bin/update_verifier trigger_restart_framework class_start main class_start late_start

步驟7：啟動整個框架

vold.decrypt = trigger_restart_framework， framework 就可以正常啟動了。

加密屬性

vold 和 init 之間通過設置屬性進行通信。下面列出了可用的加密屬性。

vold 屬性

屬性 說明

vold.decrypt trigger_encryption 以無密碼方式加密存儲卷。

vold.decrypt trigger_default_encryption 檢查存儲卷是否采用了無密碼加密。如果是，則解密并裝載存儲卷；如果不是，則將 vold.decrypt 設為 trigger_restart_min_framework。

vold.decrypt trigger_reset_main 由 vold 設置，用于關閉提示輸入磁盤密碼的界面。

vold.decrypt trigger_post_fs_data 由 vold 設置，用于準備具有必要目錄等內容的 /data。

vold.decrypt trigger_restart_framework 由 vold 設置，用于啟動實際框架和所有服務。

vold.decrypt trigger_shutdown_framework 由 vold 設置，用于關閉整個框架以開始加密。

vold.decrypt trigger_restart_min_framework 由 vold 設置，用于啟動加密進度條界面或提示輸入密碼，具體取決于 ro.crypto.state 的值。

vold.encrypt_progress 框架啟動時，如果設置了此屬性，則會進入進度條界面模式。

vold.encrypt_progress 0 to 100 進度條界面中應按照設置顯示百分比值。

vold.encrypt_progress error_partially_encrypted 進度條界面中應顯示一條消息，告訴用戶加密失敗，并且界面中應為用戶提供一個用于將設備恢復出廠設置的按鈕。

vold.encrypt_progress error_reboot_failed 進度條界面中應顯示一條消息，告訴用戶加密已完成，并且界面中應為用戶提供一個用于重新啟動設備的按鈕。此錯誤不應發生。

vold.encrypt_progress error_not_encrypted 進度條界面中應顯示一條消息，告訴用戶發生錯誤，沒有已加密的數據或數據已丟失，并且界面中應為用戶提供一個用于重新啟動系統的按鈕。

vold.encrypt_progress error_shutting_down 進度條界面未運行，因此不清楚誰將響應此錯誤。在任何情況下，都不應發生此錯誤。

vold.post_fs_data_done 0 由 vold 在將 vold.decrypt 設為 trigger_post_fs_data 的前一刻設置。

vold.post_fs_data_done 1 由 init.rc 或 init.rc 在完成 post-fs-data 任務之后立即設置。

init 屬性

屬性 說明

ro.crypto.fs_crypto_blkdev 由 vold 命令 checkpw 設置，供 vold 命令 restart 以后使用。

ro.crypto.state unencrypted 由 init 設置，用于說明相應系統正在未加密的 /data ro.crypto.state encrypted 中運行。由 init 設置，用于說明相應系統正在已加密的 /data 中運行。

ro.crypto.fs_typero.crypto.fs_real_blkdevro.crypto.fs_mnt_pointro.crypto.fs_optionsro.crypto.fs_flags

這 5 個屬性由 init 在嘗試裝載 /data（包含從 init.rc 傳入的參數）時設置。vold 會使用這些屬性來設置加密映射。

ro.crypto.tmpfs_options 由 init.rc 設置，包含 init 在裝載 tmpfs /data 文件系統時應使用的選項。

init 操作

on post-fs-dataon nonencryptedon property:vold.decrypt=trigger_reset_mainon property:vold.decrypt=trigger_post_fs_dataon property:vold.decrypt=trigger_restart_min_frameworkon property:vold.decrypt=trigger_restart_frameworkon property:vold.decrypt=trigger_shutdown_frameworkon property:vold.decrypt=trigger_encryptionon property:vold.decrypt=trigger_default_encryption.

Android 全盤加密分析到此為止。
